XSH-520型傾斜儀使用說明

XSH-520型傾斜儀使用說明

本使用說明僅適用于本公司生產的XSH-520(2)型傾斜儀，型號為XSH-520(2)。

1用途

XSH-520(2)型傾斜儀適用于長期安裝在混凝土大壩、面板壩、土石壩等水工建筑物，及工民用建筑、道路、橋梁、隧道、路基、土建基坑等測量其傾斜變化量，方便實現測量數據的自動化采集。

傾斜儀為全不銹鋼結構，堅固耐用，附有調節和固定支架方便安裝。傾斜儀采用的是耐沖擊型伺服傳感器，可靠性好，穩定速度快，安裝附件少，組裝方便，輸出信號為RS485數字量，直接顯示工程值(位移或角度)。

2規格及主要技術參數

3結構及工作原理

3.1結構

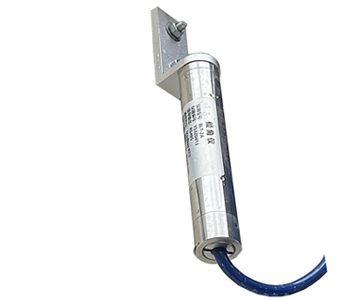

XSH-520(2)型傾斜儀由傾斜傳感器、安裝支架、觀測電纜等組成。

3.2工作原理

結構物產生的傾斜變形，通過安裝支架傳遞給傾斜儀，傾斜儀內裝有伺服傳感器，當發生傾斜變化時，傾斜角度與輸出的電量呈對應關系，即可測出被測結構物的傾斜角度，同時它的測量值可顯示出以零點為基準值的傾斜角變化的正負方向。

傾斜儀可布設為一個測量單元獨立工作，亦可多支連點布設測出被測結構物的各段傾斜

量，以此將結構物的變形曲線描述出來。若在被測物上裝成二維方向，可測量結構物的二維變形。傾斜儀可以回收重復使用，并且可方便實現傾斜測量的自動化。

3.3計算方法

傾斜儀直接輸出角度值，無需計算：

             θ=F

式中：θ—角度值，單位為 °；

       F—傾斜儀的測量值；

注：XSH-520(2)型傾斜儀輸出信號為RS485數字量，直接顯示工程物理量(位移或角度)，不需要計算，以上公式僅為參考。

4埋設與安裝

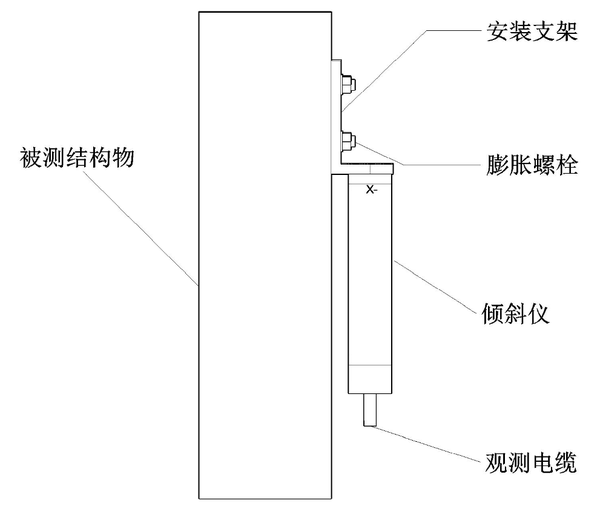

傾斜儀安裝前，先根據設計要求確定儀器的安裝位置和測量傾斜角的方向，打磨被測結構物的安裝部位，使其表面盡量平整。

用讀數儀測量傾斜儀確認完好后,將傾斜儀的安裝支架固定在被測結構物的打磨部位，安裝傾斜儀的固定支架，調整安裝支架的固定螺釘，使傾斜儀的軸線盡量垂直，傾斜儀連接讀數儀將初始測值調整接近零點。亦可根據需要自定傾斜儀的初始傾斜角度，使傾斜儀的正負變化范圍適應實際的測量需要。

傾斜儀外圓上標有正負方向的記號，安裝時以此記號對應正負方向。安裝時也可松開傾斜儀底面的4個螺釘，使儀器的正負方向記號做90°和180°調整以適應安裝要求。

特別提示：安裝在野外的傾斜儀應設置防雷保護措施。

5選取基準值

傾斜儀的測量值為實時測量值相對于基準值的變化量，所以基準值選取的準確與否，將直接影響到測值的準確性。

在外荷載變動不大選取相同時間、穩定氣溫的3次相近的讀數，經平均后做為基準值，傾斜儀安裝在混凝土中應選取水化熱過后的測值。基準值選定后應做好記錄，作為計算的基準值。

為使基準值取的更準確，可將以上操作重復進行兩次，如果兩次測值基本相同(誤差≤0.5％F.S)，則證明基準值取值正確。

傾斜儀的測量值出現偏差時，可用以上方法重新校準基準值。

6測量

使用便攜式讀數儀測量傾斜儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接上傾斜儀的輸出電纜芯線，紅為電源+，黑為電源-，白為信號A，綠為信號B。

a) 傾斜儀的接線方法:觀測電纜為四芯(紅、黑、綠、白、屏蔽)；

b) 供電電源為＋12VDC±10%，紅色為電源正極，黑色為電源負級；

c) 輸出信號為RS485，觀測電纜的白(A)、綠(B)為信號輸出端。

7 電纜故障檢查

傾斜儀接長電纜，其電阻值為45Ω/km左右。

用萬用表MΩ檔測量(紅、黑線對綠、白線或?qū)ζ帘尉€)的電阻值，如果電阻測值非常大或無窮大，電纜或接頭可能斷開。如果電阻測值非常小，電纜或接頭可能是短路。其表現為讀數儀測量不出讀數。

8 讀數不穩定

a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；

b) 可能電纜接頭處進水，將其剪掉，重新連接；

c) 檢查附近是否有干擾源，如電動機、發電機、天線或交流動力電纜，遠離上述干擾源。

9 注意事項

傾斜儀安裝就位前、后應及時測量讀數，根據儀器編號和設計編號作好記錄并存檔，特別注意保護儀器的觀測電纜。

10驗收與保管

用戶開箱驗收儀器，應先檢查儀器的數量(包括附件)及出廠檢驗合格證是否與裝箱清單相符。驗收時每支儀器應用讀數儀測量，檢查儀器是否正常。儀器應保管在干燥、通風的房間中。
