本使用說明僅適用于本公司生產的XSH-720磁致靜力水準儀，型號為XSH-720。
1、用途

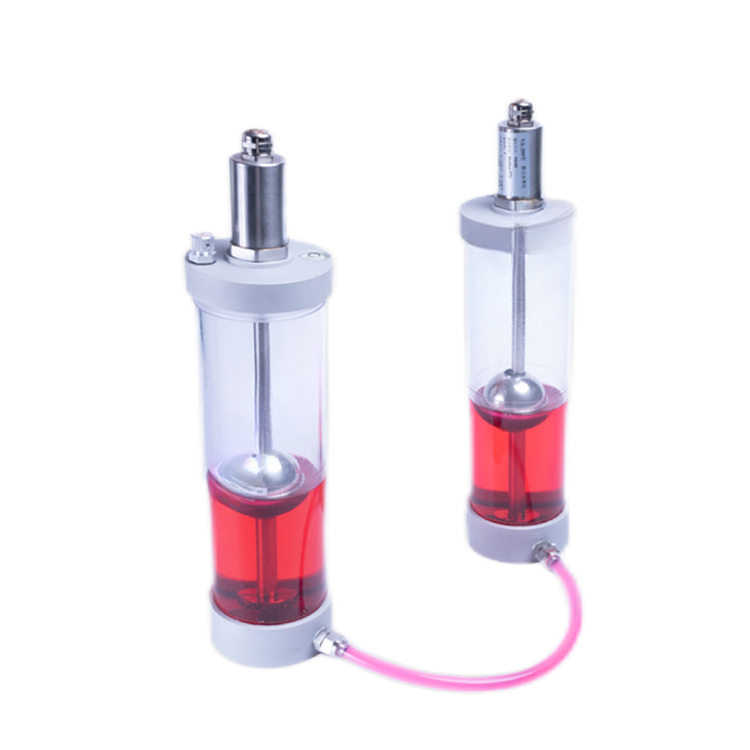

XSH-720 磁致靜力水準儀適用于長期監測大壩、隧道邊坡、路堤基坑、工民用建筑等工程的多點各部位的沉降變形。靜力水準儀由2套以上儀器組成系統，通液管相互連接，傳感器的磁浮子隨液位同步變化，變化的液位由磁致伸縮式傳感器測出，通過計算可得出各測點的沉降量。
靜力水準儀的磁致伸縮式傳感器具有分辨率高、穩定性好、性能可靠、響應速度快、工作壽命長、線性測量、絕對量輸出、非接觸測量、永不磨損、輸出信號RS485數字量，安裝簡單方便等性能。
2、規格及主要技術參數
規格型號 | XSH-720 |
測量范圍 | 0mm～200mm(量程自選) |
靈敏度 | ≤0.01mm |
測量精度 | ≤0.1%F.S |
輸出信號 | RS485 |
報文方式 | 自報/召測 |
調試方式 | 地址碼和波特率自設定 |
儀器外徑 | 95mm |
儀器高度 | 310mm |
耐水壓 | ≥1MPa |
儲存濕度 | ≤80%RH |
儲存溫度 | -30℃～+70℃ |
3、結構及工作原理
3.1 結構
XSH-720磁致靜力水準儀是由液位傳感器、水平泡、儲液罐、底板、水平調節螺栓、安裝座、通氣閥、觀測電纜、防凍液、通液管、連通接頭等組成。
3.2 工作原理
靜力水準儀磁致伸縮式傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球等組成，測桿內裝有磁致伸縮線(波導絲)，測桿為不導磁的不銹鋼管。測量時電路發出起始脈沖，起始脈沖在波導絲中傳輸，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的時間差，即可精確地測出被測液位值。
4、沉降計算方法
靜力水準儀基準點的沉降變化量△Hj與測量值F具有線性關系，計算公式如下：
△Hj = Kj*(Fj - F0j)
式中：△Hj—被測液位變化量，單位為mm；
Kj—靜力水準儀的傳感器系數，單位為mm(mA)；
Fj—靜力水準儀基準點的實時測量值，單位為mm(mA)；
Foj—靜力水準儀基準點的基準值，單位為mm(mA)。
靜力水準儀測量點沉降變化量△Hx與測量值F具有線性關系，計算公式如下：
△Hx = Kx*(Fx - Fox)
式中：△Hx—被測液位變化量，單位為mm；
Kx—靜力水準儀測量點的傳感器系數，單位為mm(mA)；
Fx—靜力水準儀測量點的實時測量值，單位為mm(mA)；
Fox—靜力水準儀測量點的基準值，單位為mm(mA)
各測量點相對基準點的沉降變化量△H與測量值F具有線性關系，計算公式如下：
△H = △Hx - △Hj
△H = Kx*(Fx - Fox) - Kj*(Fj - Foj)
注：△H為正值時表示沉降，△H為負值時表示抬升(隆起)，靜力水準儀輸出信號為RS485數字量,現場測量不需要計算。
5、安裝
5.1安裝
靜力水準儀在運達用戶時，為運輸安全，磁致伸縮傳感器、儲液罐、安裝架、通液管及接頭等都分類包裝。現場拆包時先收集文件資料，請將零部件分類擺放清點數量。
安裝分為測墩安裝和墻壁安裝兩種方式，測墩安裝示意圖見圖5-1所示，墻壁安裝示意圖見圖5-2所示。

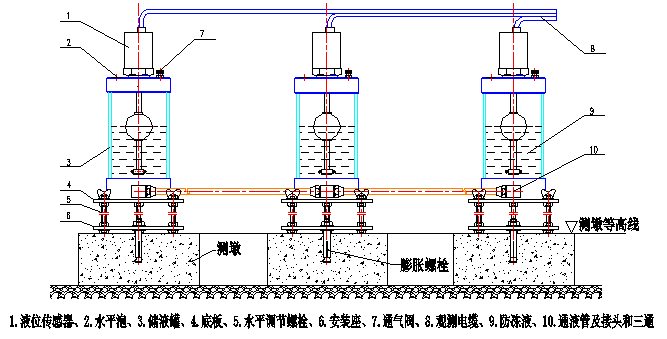

圖5-1 靜力水準儀系統測墩安裝示意圖
