類型 多功能數據采集儀
品牌 鑫晟弘
型號 XSH-801型
18116102806
產品詳情

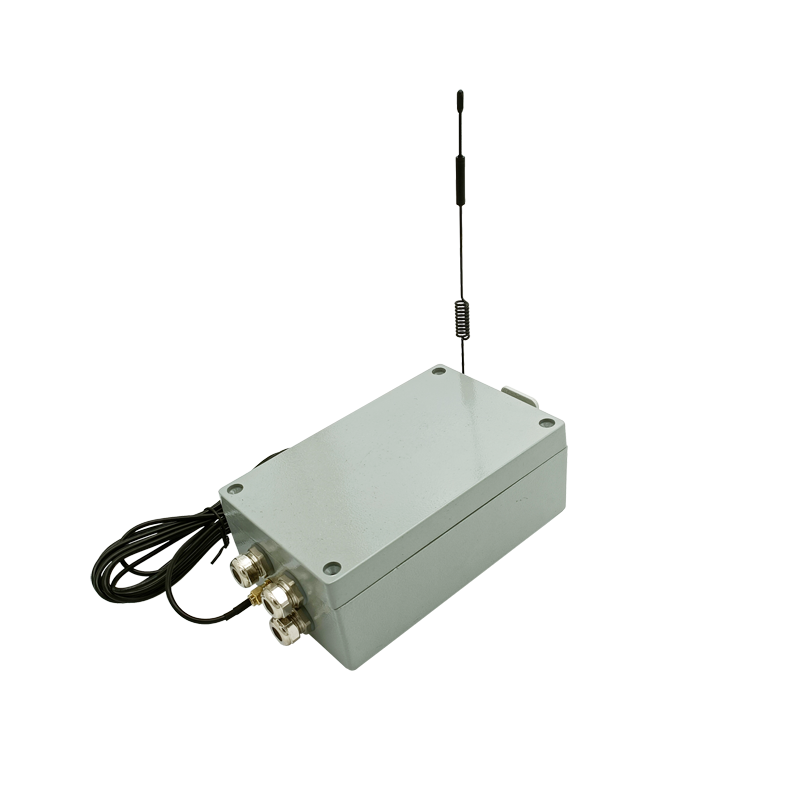

XSH-801型單通道多功能數據采集儀

用途

XSH-801單通道多功能數據采集儀,由高性能低功耗32位ARM內核微處理器為核心,將電源、測量、傳輸存儲等集成在一個模塊里,測量通道可編程組合,傳感器任意混接,適用于自動采集振弦、差阻、電流電壓、數字量類傳感器信號,具有故障診斷、定時測量、自動休眠、測量數據存儲等功能。其測量精度高、功能齊全、抗干擾能力強、適應長期運行。內置4G無線全網通通訊模塊,傳輸距離無線,廣泛適用于隧道、邊坡、橋梁、市政、建筑、地鐵等行業。

技術指標

多功能采集模塊接入傳感器類型:振弦/485/開關量

全功能采集模塊接入傳感器類型:振弦/485/電流電壓/差阻/開關量/水勢等

1、振弦式傳感器參數:

測量通道數

1通道

掃頻激勵范圍

400-6000Hz

時基精度

0.01%F.S

測頻率分辨率

0.1Hz

測模數分辨率

0.1F

測溫范圍

-80℃-+150℃

測溫精度

±0.2℃

測溫分辨率

0.1℃

注:每個通道均可設置為測兩路振弦信號或者兩路溫度信號或者振弦加溫度

2、數字信號(RS485、RS232等):

測量通道數

1通道

給傳感器(變送器)供電輸出電壓

可編程電壓輸出5V/12V/24V,負載能力100mA

支持波特率

600-115200bps

是否支持標準MODBUS協議

其他協議

需定制添加

3、開關量(如:翻斗式雨量計)

測量通道數

1通道

測量范圍

0-25mm/min(雨量)、0-50次/min

4、通訊指標:

RS485

波特率:600-19200,默認9600

無線4G

全網通4G Cat1,支持移動、聯通2G/3G/4G,電信4G網絡,網
絡支持最大下行速率150Mbps和最大上行速率50Mbps,在缺乏
3G和4G網絡覆蓋的偏遠地區也能正常工作(移動、聯通)。

以太網口(選配)、WIFI(選配)、藍牙(選配)、Lora(選配)、NB-IOT
(選配)

支持MQTT協議、支持MODBUS-RTU轉MODBUS-TCP協議,支
TCP Server、TCP Client、支持UDP、支持多數據中心、支持
虛擬串口。
