類型 應變計
品牌 鑫晟弘
型號 XSH-305型
18116102806
產品詳情

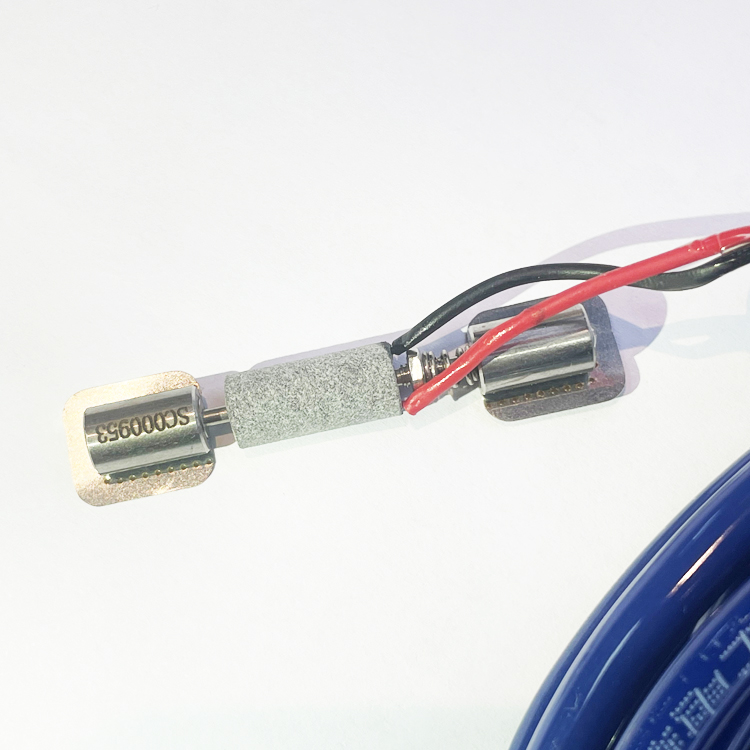

XSH-305點焊型應變計

產品用途：

   主要安裝方式是采用點焊方式，也可以用環氧或其它高強粘接劑把它們粘接到被測物（鋼結構或混凝土結構）表面。

    點焊型應變計測量采用振弦原理：把一根鋼弦張拉在兩塊安裝塊之間，安裝塊焊接在待測鋼件表面。

    當被測物發生變形，將帶動點焊型應變計變形，變形通過前、后端座傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的應變量

技術參數：

規格型號

XSH-305

尺寸參數

測量標距L

47mm

有效直徑d

8mm

端部直徑D

7mm

性能參數

應變測

拉伸

1500με

量范圍

壓縮

1500με

靈敏度k

≤0.4με

擬合精度

≈0.1%F.S/0.5%F.S

測溫范圍

-40℃～+80℃

測溫靈敏度

±0.1℃

測溫精度

±0.5℃

修正系數b

≈13με/℃

彈性模量Eg

300MPa～800MPa

耐水壓

≥0.5MPa

絕緣電阻

≥50MΩ
